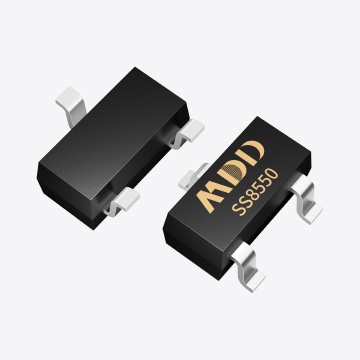

MDD辰達半導體 三極管 在電子電路中廣泛應用于放大、開關、調制等場合。雖然器件本身的性能參數很重要，但在實際應用中，PCB 布局往往直接決定了電路的穩定性、速度以及可靠性。很多工程師在調試時會發現：同樣的三極管，換一個 PCB 布局，性能差異竟然非常大。這說明三極管的 PCB 布局問題不容忽視。下面結合常見問題和優化經驗進行分析。

一、三極管 PCB 布局常見問題
走線過長，寄生電感嚴重
在高頻或高速開關電路中，基極、發射極和集電極引腳之間的走線若過長，會形成明顯的寄生電感和寄生電阻。這不僅會拖慢開關速度，還可能導致波形振蕩。
接地不合理，產生地回路干擾
發射極或公共端接地方式不當，容易導致地電位差，進而在放大電路中引入噪聲，或在開關電路中造成誤觸發。
電源去耦不足
三極管切換電流瞬變大，如果電源走線過長、去耦電容布局不合理，電源電壓會產生較大波動，直接影響電路穩定性。
大電流與小信號布線混雜
在功率電路中，三極管可能同時處理大電流和小信號。如果布局時沒有分區，大電流走線產生的電磁干擾會嚴重影響小信號部分的精度。
散熱路徑設計不合理
對于功率三極管，如果散熱銅箔面積不足或熱路徑不合理，器件結溫會快速升高，影響可靠性甚至導致失效。
寄生電容影響
走線之間間距過小、重疊面積大，會形成寄生電容，尤其是在集電極與基極附近，可能加重米勒效應，使開關速度變慢。

二、優化 PCB 布局的建議
縮短關鍵走線
基極驅動回路要盡量短，降低寄生電感。
發射極應盡量直接接地，避免長線回路。
集電極走線盡量粗短，以降低電阻和電感。
合理接地
小信號電路與功率電路應采用 單點接地 或 星形接地。
高頻應用中，推薦使用完整的接地平面，減少阻抗和干擾。
電源與去耦設計
在三極管電源引腳附近布置高頻去耦電容，減少電壓波動。
對于大電流應用，可以增加低 ESR 電容或陶瓷電容陣列。
信號與功率分區
小信號部分與大電流部分物理分區，避免交叉布線。
功率走線盡量遠離敏感信號線。
散熱優化
對功率三極管，銅箔面積要足夠，必要時增加導熱過孔，將熱量傳導至 PCB 背面大面積銅箔。
封裝選型時，可以優先考慮帶散熱焊盤的型號。
降低寄生效應
控制走線寬度和間距，減少不必要的耦合電容。
在基極驅動中，必要時可加小電阻（幾歐姆），抑制高頻振蕩。

三、總結
三極管的性能不僅取決于器件本身，更取決于 PCB 布局設計。如果走線過長、接地不合理、去耦不足，三極管即使參數再好，也可能表現出速度慢、信號失真、噪聲大甚至發熱過度等問題。
因此，在設計中，F(xiàn)AE 通常會建議客戶重點關注：
縮短基極/發射極回路，減少寄生電感；
合理布置去耦電容，保證電源穩定；
分區走線，降低大電流對小信號的干擾；
加強散熱設計，保證器件在安全結溫范圍內工作。

良好的 PCB 布局往往比單純更換器件更能提升電路性能。對于高頻或大功率應用，如果布局處理不好，可能需要考慮改用 MOSFET 或 IGBT 等器件，以滿足更苛刻的指標。
